Автоматизация сортировки тушек цыплят-бройлеров
Программно-аппаратный комплекс машинного зрения для контроля качества и автоматической сортировки тушек бройлеров
Описание проблемы
После охлаждения тушки бройлеров поступают на линию сортировки. В процессе сортировки необходимо определить наличие анатомических и цветовых повреждений на тушках - гематом, порезов, порывов кожи, переломов или отсутствия крыльев, болезней и т.д., а также взвесить тушки. По совокупности обнаруженных повреждений и их критичности, а также по весу, принимается решение, по какому маршруту направить тушку (сброс, распил).

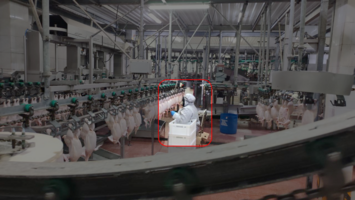

Зачастую на птицефабриках эту задачу выполняет оператор-контролер. Такой подход имеет существенные недостатки:
Зачастую на птицефабриках эту задачу выполняет оператор-контролер. Такой подход имеет существенные недостатки:
- Скорость линии на крупных птицефабриках варьируется от 6000 до 15000 тушек/час, то есть у оператора в среднем не более 0,5 секунд на осмотр тушки и принятие решения.
- Оператор не может сохранять концентрацию внимания в течение всей смены, а значит велика вероятность пропустить дефект.
- Оператор принимает решение субъективно - невозможно "на ходу" рассчитать количественные характеристики дефектов (площадь, поперечный размер, значение цвета).
- Нет паспортизации тушек - информация о результатах контроля и маршруте тушек нигде не сохраняется.
Решение
Программно-аппаратный комплекс машинного зрения PINTegrator для контроля качества и автоматической сортировки тушек бройлеров
Комплекс позволяет автоматизировать процесс определения категории качества и сортировки тушек.
Удобный графический интерфейс позволяет задать критерии качества в зависимости от нужд производства (конфигурирование настроек и допусков).
Удобный графический интерфейс позволяет задать критерии качества в зависимости от нужд производства (конфигурирование настроек и допусков).
1
Повышение надежности и предсказуемости процесса сортировки
2
Минимизация ручного труда, сокращение ФОТ
3
Ускорение процесса сортировки и повышение производительности линии
4
Паспортизация производства и архивация данных о тушках
Ключевые компоненты ПАК

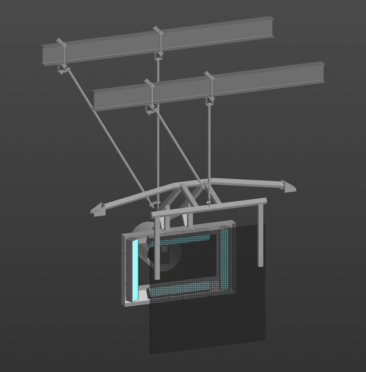

Блок оптического контроля
Представляет собой конструкцию из нержавеющей стали, в которую монтируется камера в защитном боксе, система освещения и фоновый экран.
Конструкция совместима с линиями зарубежных производителей Marel (Stork), Meyn, Linco.

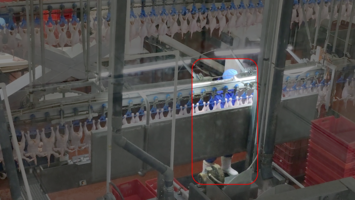

Для контроля тушек с обеих сторон на линию устанавлиеватся 2 модуля оптического контроля.
Конструкция совместима с линиями зарубежных производителей Marel (Stork), Meyn, Linco.
Для контроля тушек с обеих сторон на линию устанавлиеватся 2 модуля оптического контроля.
Модуль интеграции с оборудованием отбраковки и сортировки
В стандартной комплектации поставляется ПЛК, который в режиме онлайн обменивается сообщениями с вычислительной платформой и управляет оборудованием отраковки и сортировки.
Вычислительная платформа
Два вычислительных сервера выполняют обработку изображений тушек моделями ИИ - сегментация частей тушек, обнаружение дефектов. Результат передается в сервер управления ПАК.
Сервер управления объединяет результаты работы моделей ИИ и определяет категорию тушки. По категории и весу в соответствии с установленными правилами система определяет маршрут тушки (сбросить или провести через определенные машины распила) и передает его в модуль интеграции. Сервер управления обеспечивает хранение результатов контроля по каждой тушке в БД, хранит изображения тушек, обеспечивает графический многопользовательский веб-интерфейс управления.
Сервер управления объединяет результаты работы моделей ИИ и определяет категорию тушки. По категории и весу в соответствии с установленными правилами система определяет маршрут тушки (сбросить или провести через определенные машины распила) и передает его в модуль интеграции. Сервер управления обеспечивает хранение результатов контроля по каждой тушке в БД, хранит изображения тушек, обеспечивает графический многопользовательский веб-интерфейс управления.
Основные технические характеристики
ПАК PINTegrator
ПАК PINTegrator
20 000 тушек/час
максимальная скорость линии
до 5 шт.*
подключаемых точек сортировки
до 90 суток*
длительность хранения архива данных в ПАК
> 98 %
точность обнаружения дефектов
от 5 мм
минимальный размер детектируемых дефектов
